鋁土礦及氧化鋁礦的選礦工藝很多為一段棒磨機+二段球磨機。棒磨機鋼棒發展至今已從之前的45號熱軋圓鋼換代升級為經過專業熱處理的42Crmo特殊鋼等材質，換代升級以后的棒磨機鋼棒硬度更高，組織致密性更強、耐磨鋼棒效果更佳優異。目前已被多數鋁土礦和氧化鋁行業應用。
兩種鋼棒部分參數對比如下：

鋁土礦用耐磨鋼棒具體參數：
1、氧化鋁土礦耐磨氧化鋁土礦專用的耐磨鋼棒表面平均硬度介于HRC45—55（HB420--560），淬透層10mm以上。
2、氧化鋁土礦專用的耐磨鋼棒的彎曲度＜0.3%，正常使用過程中不得出現彎曲度嚴重超標影響磨機產量和石英粉的質量。
3、氧化鋁土礦專用的耐磨鋼棒斷棒率＜1%，斷棒率在1%--5%之間時，供應商免費更換斷棒，超過5%需要退貨等處理。
4、氧化鋁土礦專用的耐磨鋼棒沖擊值ak＞12j/cm2，式樣為常溫無缺口標準試樣。
5、為保障氧化鋁土礦專用的耐磨鋼棒質量，供應商必須對氧化鋁土礦專用的耐磨鋼棒進行調直、調質熱處理，并經過跌落破壞性實驗測試合格，供應商需要交貨時出示報告。
6、氧化鋁土礦專用的耐磨鋼棒需要定尺供貨，要求兩端熱處理前鋸床切割，端面要平整光滑不斜切，兩端頭要打磨出R弧度，長度偏差±10mm，直徑偏差±1.5mm。
7、氧化鋁土礦專用的耐磨鋼棒表面應平整光滑，不得有肉眼可見的過燒、裂紋、明顯毛刺、缺肉等缺陷。包裝應整齊統一，便于堆放。不同規格不得混合打捆。
8、氧化鋁土礦耐磨鋼棒出廠前必須對化學成分、表面質量、硬度分布情況、不直度、直徑及長度偏差進行檢測并出示產品合格證。

總結：當今社會各行業競爭激烈，如何做到節能降耗，如何做到行業成本優勢，如何做到省心省力省錢已然是行業老板們所熱切追求的，今天介紹的熱處理鋼磨棒無疑就是這樣的一款產品，建議在鋁礦推廣使用。

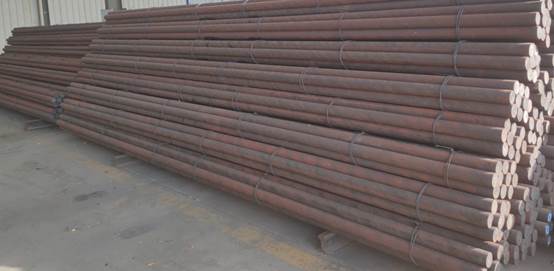

產品圖片如下：
