一、產品簡介
65Mn磨煤機鋼棒一般用于煤化工（煤制甲醇、煤制乙二醇）等需要磨煤機研磨煤進而制作水煤漿的用戶。
二、磨特65Mn磨煤機鋼棒技術協議
    根據煤化工磨煤機鋼棒現場使用要求，制定煤化工磨煤機鋼棒技術協議如下：
1、煤化工磨煤機鋼棒材質：
原材料執行標準：GB/T699-1999
材質：65Mn
2、煤化工磨煤機鋼棒的技術要求：
煤化工磨煤機鋼棒（以下簡稱“65Mn磨煤機鋼棒”）專用于氣化車間磨煤機研磨煤進而制備水煤漿，65Mn磨煤機鋼棒使用過程中不允許有斷裂、彎曲等影響正常研磨需求的問題，同時考慮到耐磨性的問題，65Mn磨煤機鋼棒必須具備較高的硬度以保證其耐磨性。具體要達到以下指標：
2.1、 65Mn磨煤機鋼棒表面硬度介于HRC45—55（HB420--560），淬透層10mm以上。
2.2、 65Mn磨煤機鋼棒的彎曲度＜0.3%，正常使用過程中不得出現彎曲度嚴重超標影響磨機產量和煤漿質量。
2.3、 65Mn磨煤機鋼棒斷棒率＜1%，斷棒率在1%--3%之間時，供應商免費更換斷棒，超過3%需要退貨并賠償相關損失。
2.4、 65Mn磨煤機鋼棒沖擊值ak＞12j/cm2，式樣為常溫無缺口標準試樣。
2.5、 為保障65Mn磨煤機鋼棒質量，65Mn原材料必須采購自國家大型、有資質的鋼廠。
2.6、 為保障65Mn磨煤機鋼棒質量，供應商必須對65Mn磨煤機鋼棒進行校直、調質熱處理，并經過跌落破壞性實驗測試合格。
2.7、 65Mn磨煤機鋼棒需要定尺供貨，要求兩端熱處理前鋸床切割，端面要平整光滑不斜切，兩端頭要打磨出R弧度，長度偏差±10mm，直徑偏差±1mm。
2.8、 65Mn磨煤機鋼棒表面應平整光滑，不得有肉眼可見的過燒、裂紋、明顯毛刺、缺肉等缺陷。包裝應整齊統一，便于堆放。不同規格不得混合打捆。
2.9、65Mn磨煤機鋼棒出廠前必須對化學成分、表面質量、硬度分布情況、不直度、直徑及長度偏差進行檢測并出示產品合格證。
三、磨特耐磨鋼棒產能表

四、磨煤機鋼棒主要控制質量為不斷棒、超耐磨。
五、磨煤機用鋼棒包裝
鐵條捆綁，2噸左右/捆
六、總結
經過熱處理調質的65Mn磨煤機鋼棒具有硬度高、耐磨性好的優特點，廣泛應用于煤制甲醇等煤化工行業。建議繼續擴大推廣，節能降耗。

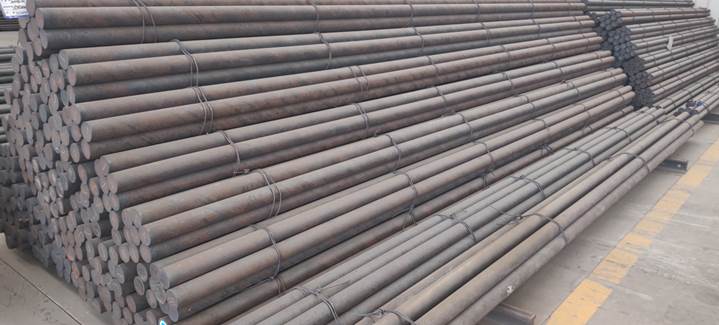

七、實物圖片
